Tendeur de Chaine
Enoncé
Mise en situation

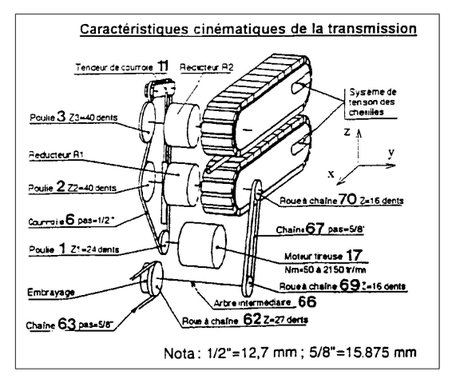

Caractéristiques cinématiques de la transmission
Objectif de l'étude
La Tireuse de profilé est un système qui fonctionne généralement en continu. Ce type de système est donc très sollicité. Les chaînes (63) et (67) seront soumises à des charges variables durant des périodes très longues. Elles vont donc s'allonger.
Afin d'éviter le ballottement de ces chaînes après allongement, on met en place un Tendeur qui devra être équipé d'un pignon (104), lui aussi sollicité.
Afin de limiter le phénomène d'usure au niveau de son axe, des Coussinets seront interposés.
Données & Hypothèses
- Vitesse du moteur d'entraînement: N1/0 = 970tr/min;
- Diamètre de l'axe du Pignon (104): 25mm;
- L'Effort exercé au centre de la Liaison Pivot entre (103) et (104): 40254N;
- Le Rapport de transmission du Réducteur: R1 = 1/50;
- Le Pignon (104): Z = 16dents;
- On utilisera 2 Coussinets en bronze frittés et à collerette;
- Coefficient de sécurité: s = 2,5.
Plan

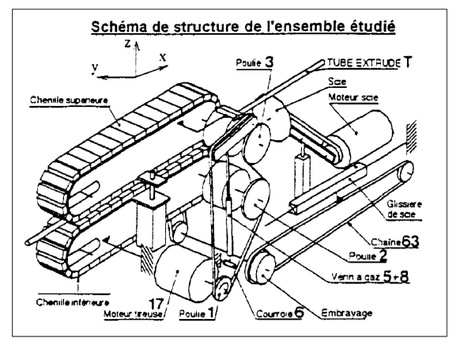

Schéma de structure de l'ensemble étudié
Pièces 3D
Bati (0)
Bras (101)
Pignon (104)
Veuillez récupérer les 3 composants ci-dessus via ce lien:
Travail demandé
1. Calculez la longueur des paliers lisses et faites un choix d'une longueur Normalisée.
2. Effectuez la Conception du guidage en rotation sur le document 2 et terminez la Liaison complète entre (103) et (101).
3. Réalisez la maquette numérique de votre conception et proposez une mise en plan en indiquant les jeux fonctionnels et les ajustements nécessaires au bon fonctionnement.
Corrigé
L'évaluation traitée en classe (diffusion d'un corrigé) porte sur la mise en plan imprimée rendue préalablement par les étudiants.
2 objectifs principaux sont visés:
-1- La conception 3d (identification des surfaces fonctionnelles, présence des pièces et de leurs formes, etc...);
-2- La représentation 2d (le cartouche, la mise en page, le choix des vues, la nomenclature, etc...).
-3- L'Effet "OUAH" !
Bien qu'il ne s'agisse pas d'un dessin "d'ART", le rendu du PLAN doit être SOIGNÉ ---> Lecture RAPIDE, FACILE et "AGRÉABLE" (on voit TOUT).
